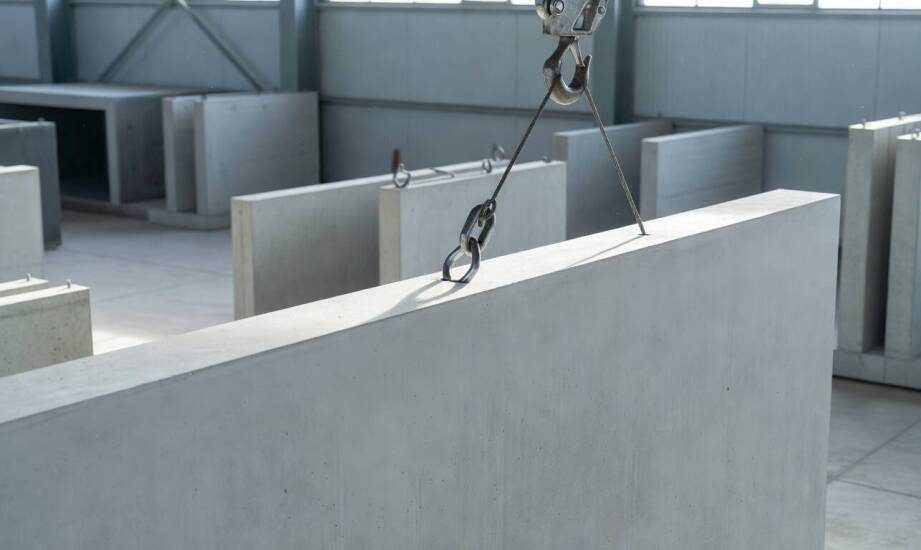

Dlaczego środek ciężkości prefabrykatu decyduje o pracy pętli RVL podczas podnoszenia

Bezpieczne podnoszenie prefabrykatów betonowych wymaga precyzyjnego wyznaczenia środka ciężkości elementu przed rozpoczęciem prac. Parametr ten bezpośrednio warunkuje zachowanie konstrukcji na zawiesiu dźwigu. Zastosowanie odpowiednich elementów transportowych pozwala uniknąć niebezpiecznego przechyłu podczas przenoszenia. Niewłaściwe rozpoznanie rozkładu masy sprawia, że systemy mocowań pracują w sposób nieprzewidywalny. Praktyka inżynierska pokazuje, że ta sama pętla RVL przenosi obciążenie bez zarzutu lub uszkadza beton w zależności od miejsca montażu. Zrozumienie fizyki procesu podnoszenia to podstawa pracy biura projektowego i zakładu produkcyjnego.

Wpływ geometrii prefabrykatu na rozkład sił nośnych

Geometria elementu betonowego rzadko przybiera formę idealnie symetrycznej bryły. Wystające konsole, otwory okienne, zintegrowane balkony czy asymetryczne zbrojenie przesuwają środek ciężkości z dala od geometrycznego środka elementu. Brak symetrii masy wymusza asymetryczne rozmieszczenie punktów kotwiących wewnątrz szalunku. Projektanci konstrukcji uwzględniają ten fakt już na wczesnym etapie tworzenia rysunków warsztatowych. Hak dźwigu podczas unoszenia elementu dąży do zajęcia pozycji dokładnie w pionie nad faktycznym środkiem masy prefabrykatu. Wszelkie odchylenia od tej osi wywołują natychmiastową reakcję fizyczną układu.

Zjawisko poszukiwania równowagi przez ładunek ma kluczowe znaczenie dla pracy zawiesi stalowych. Gdy oś podnoszenia mija się ze środkiem masy, siły przestają rozkładać się proporcjonalnie na liny transportowe. Pojawia się gwałtowny przechył elementu powodujący drastyczne przeciążenie jednego z punktów podwieszenia. Skutkuje to powstaniem ekstremalnych sił wyrywających i ścinających o wartościach przekraczających nośność nominalną wybranego węzła. Elementy o skomplikowanym kształcie architektonicznym wymagają rygorystycznych obliczeń rozkładu obciążeń statycznych przed wylaniem mieszanki betonowej.

Techniczne warunki osadzenia i dobór układu podwieszenia

Właściwe zlokalizowanie punktów transportowych to jedynie część procesu przygotowania prefabrykatu. Ogromne znaczenie ma również głębokość wbudowania elastycznego elementu nośnego w strukturę żelbetu. Zgodnie z wytycznymi Eurokodu 2 minimalna otulina betonu wynosi od 20 do 55 milimetrów, jednak parametry te bezwzględnie zależą od instrukcji technicznej systemu. Zbyt płytkie zakotwienie redukuje pole zniszczenia betonu i obniża całkowitą nośność węzła. Konstruktorzy dobierają parametry wbudowania tak, aby stożek wyrywania obejmował wystarczającą objętość utwardzonej mieszanki.

Pojedynczy punkt podwieszenia znajduje zastosowanie wyłącznie w przypadku niewielkich, wysoce symetrycznych detali o niskiej masie. Większość wielkogabarytowych elementów ściennych i stropowych wymaga układu wielopunktowego. Wielopunktowe rozłożenie sił transportowych pozwala skutecznie kontrolować obrót wielkotonowego prefabrykatu w powietrzu. Wymusza to zachowanie twardych rygorów dotyczących minimalnego rozstawu pętli w betonie. Zbyt mała odległość między nimi drastycznie zmniejsza ramię siły przeciwdziałającej niechcianemu obrotowi. W Bonato Polska dostarczamy zakładom prefabrykacji sprawdzone systemy mocowań dostosowane do restrykcyjnych wymogów nowoczesnych konstrukcji.

Zasady bezpieczeństwa i weryfikacja błędów wykonawczych

Proces zwalniania prefabrykatu z formy ujawnia błędy popełnione na etapie projektowania ułożenia zawiesi. Niewłaściwy kierunek obciążenia względem osi wyjścia liny to powszechna przyczyna uszkodzeń na placu budowy. Obciążenie ukośne pod zbyt dużym kątem powoduje niebezpieczne ścinanie splotów stalowych o twardą krawędź betonu. Ekipy montażowe nierzadko rezygnują ze stosowania trawersów rozporowych lub używają krótkich łańcuchów, co sztucznie zwiększa kąt nachylenia zawiesi. Przekracza to błyskawicznie dopuszczalne naprężenia u nasady elementu transportowego.

O ostatecznej przydatności wariantu podnoszenia decyduje rygorystyczne dopasowanie do wymiarów, wagi i specyfiki wznoszenia obiektu. Prawidłowa analiza rozkładu wektorów sił gwarantuje płaskie podnoszenie ładunku i pełne bezpieczeństwo otoczenia. Wykorzystanie certyfikowanych komponentów z ważną homologacją ETA wyklucza ryzyko wady samego materiału. Precyzyjne wytyczenie środka ciężkości połączone z zachowaniem reżimu technologicznego stanowi podstawę transportu zaawansowanych konstrukcji żelbetowych. Praktyka pracy z elementami HAZ Metal udowadnia, że ścisłe trzymanie się parametrów nośności chroni inwestycję przed kosztownymi przestojami.
